TỦ THỬ NGHIỆM BONG TRÓC

Mô tả

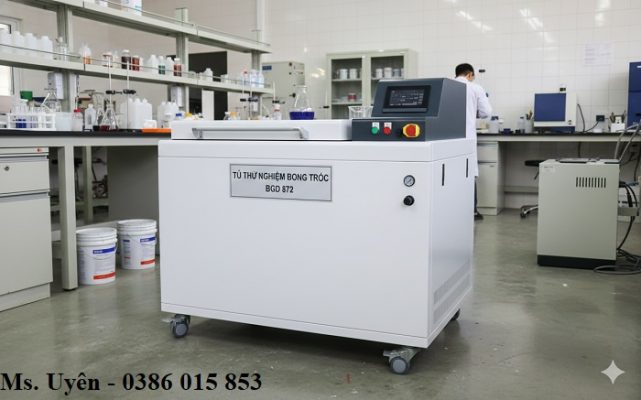

TỦ THỬ NGHIỆM BONG TRÓC CATOT BGD 872

(Cathodic Disbonding Test Chamber)

Model: BGD 872

Hãng sản xuất: Biuged – Trung Quốc

1. Giới thiệu về tủ thử nghiệm bong tróc BGD 872

• BGD 872 Cathodic Disbonding Test Chamber là thiết bị chuyên dụng dùng để đánh giá khả năng chống bong tróc catot (cathodic disbonding) của các lớp sơn phủ bảo vệ kim loại khi làm việc trong môi trường nước biển và hệ thống bảo vệ catot.
• Trong các công trình như đường ống ngầm, giàn khoan, tàu biển, kết cấu ngoài khơi, kim loại thường được kết hợp lớp phủ bảo vệ + bảo vệ catot. Tuy nhiên, tại các vết xước, lỗ kim, vùng sơn hỏng, phản ứng điện hóa có thể gây bong tróc lớp phủ từ bên trong, làm suy giảm nghiêm trọng khả năng bảo vệ.
• BGD 872 cho phép mô phỏng chính xác hiện tượng bong tróc catot trong điều kiện phòng thí nghiệm, giúp đánh giá độ bền bám dính thực tế của hệ sơn theo ISO 15711.

2. Nguyên lý thử nghiệm bong tróc catot

• Quy trình thử nghiệm với BGD 872 bao gồm:
• Tạo lỗ hỏng nhân tạo (artificial holiday) trên bề mặt lớp phủ.
• Đặt mẫu vào dung dịch nước biển nhân tạo trong buồng thử.
• Tiến hành thử với:
• Phương pháp A: Bảo vệ catot bằng dòng điện cưỡng bức (Impressed Current)
• Phương pháp B: Bảo vệ catot bằng anode nhân tạo (Sacrificial Anode)
• Song song đó, các mẫu đối chứng không bảo vệ catot được thử cùng điều kiện.
• Sau thời gian thử, mẫu được đánh giá:
• Mức độ bong tróc quanh vùng lỗ hỏng
• Hiện tượng phồng rộp
• Ăn mòn dưới màng sơn
• Kết quả phản ánh khả năng chống bong tróc catot thực tế của lớp phủ trong môi trường biển.

3. Cấu trúc & hệ thống chính của tủ thử nghiệm bóng tróc BGD 872

3.1 Hệ thống điều khiển

• Điều khiển trung tâm bằng PLC Siemens
• Màn hình hiển thị trực quan
• Theo dõi liên tục quá trình thử nghiệm

3.2 Hệ thống gia nhiệt & ổn định nhiệt

• Gia nhiệt dung dịch thử
• Điều khiển nhiệt độ chính xác bằng PID + SCR
• Đảm bảo môi trường thử ổn định và đồng đều

3.3 Hệ thống sục khí & tuần hoàn

• Sục khí vi mô mô phỏng môi trường nước biển giàu oxy
• Hệ thống tuần hoàn đảm bảo dung dịch đồng nhất

3.4 Kết cấu buồng thử

• Buồng trong: Nhựa PP chịu nhiệt và chống ăn mòn
• Vỏ ngoài: Kim loại sơn phủ bảo vệ
• Nắp buồng: Acrylic trong suốt, thuận tiện quan sát mẫu

4. Tính năng nổi bật

• Hỗ trợ hai phương pháp bảo vệ catot (Method A & B)
• Giám sát điện áp theo thời gian thực
• Hiển thị đường cong điện áp – thời gian
• Theo dõi nhiệt độ dung dịch liên tục
• Tự động cảnh báo khi phát hiện hiện tượng bong tróc lớp phủ
• Lưu trữ dữ liệu và xuất file Excel qua USB
• Đèn cảnh báo lỗi trực quan

5. Thông số kỹ thuật chính (Main Technical Parameters)

• Kích thước buồng làm việc (D × R × C):73 × 65 × 73 cm (≈ 1 m³)
• Dải nhiệt độ dung dịch có thể điều chỉnh: 20 ℃ – 80 ℃
• Độ phân giải nhiệt độ: 0,1 ℃
• Độ đồng đều nhiệt độ: ≤ 1,5 ℃
• Độ dao động nhiệt độ: ± 0,5 ℃
• Độ chính xác điều khiển nhiệt độ: ± 0,1 ℃
• Phương pháp cân bằng nhiệt: Gia nhiệt điện kết hợp điều khiển PID + SCR
• Hệ thống sục khí: Sục khí bằng bọt khí vi mô thông qua ống PP
• Nguồn điện: AC 220 V / 50 Hz
• Dòng điện tối đa: ≈ 10 A
• Công suất tải tối đa: 3 kW
• Kích thước tổng thể thiết bị (D × R × C): 127 × 100 × 120 cm
• Điện cực tiêu chuẩn đi kèm: Điện cực anode (than chì) & điện cực tham chiếu

6. Ứng dụng thực tế

• BGD 872 được sử dụng rộng rãi trong:
• Sơn phủ bảo vệ công nghiệp
• Đường ống dầu khí & ống ngầm
• Công trình biển, giàn khoan, tàu thủy
• Phòng thí nghiệm R&D
• Bộ phận QA/QC trong sản xuất sơn và vật liệu phủ
